في نقل الطاقة وتوصيلات المعدات، تُستخدم الأسلاك النحاسية المضفرة على نطاق واسع في المعدات الصناعية ومنتجات الطاقة الجديدة نظرًا لمرونتها الممتازة وقابليتها للانحناء والتوصيل الكهربائي. كثير من الناس: بما أن الأسلاك النحاسية المضفرة يمكنها توصيل الكهرباء من تلقاء نفسها، فلماذا يتم تجعيد طرفيها بأنابيب نحاسية؟ وهذا ليس زائدًا عن الحاجة، ولكنه اختيار علمي يوازن بين السلامة والكفاءة والمتانة. ويعالج العيوب الكامنة فيأسلاك النحاس مضفرويضمن اتصالات طاقة أكثر استقرارًا.
I. نقاط القوة في الأسلاك النحاسية المضفرة هي نقاط ضعفها
أسلاك مضفرة من النحاسمنسوجة من خيوط متعددة من الأسلاك النحاسية الدقيقة ذات كثافة تجديل عالية. وتتمثل ميزتها الأساسية في المرونة الاستثنائية، ونصف قطر الانحناء الصغير، والقدرة على التكيف مع المساحات الضيقة والبيئات المعرضة للاهتزاز، وتبديد الحرارة المتميز - مع قدرة حمل تيار أعلى من الأسلاك النحاسية أحادية الجديلة في نفس منطقة المقطع العرضي. ومع ذلك، فإن الهيكل متعدد الخيوط يجلب عيوبًا: اتصال غير مستقر (مقاومة عالية، سهولة التسخين/الأكسدة)، قوة شد ضعيفة (عرضة لكسر الجديلة)، والأكسدة السريعة لخيوط النحاس الدقيقة.

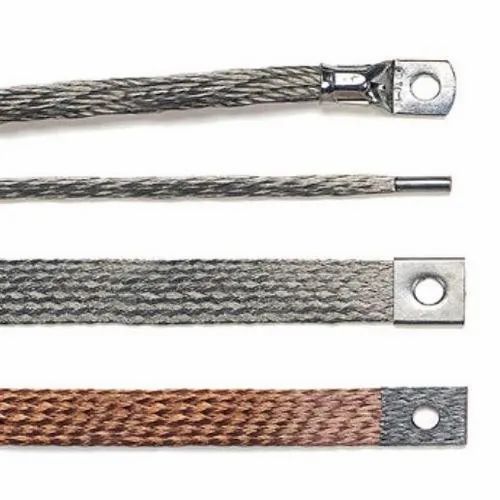

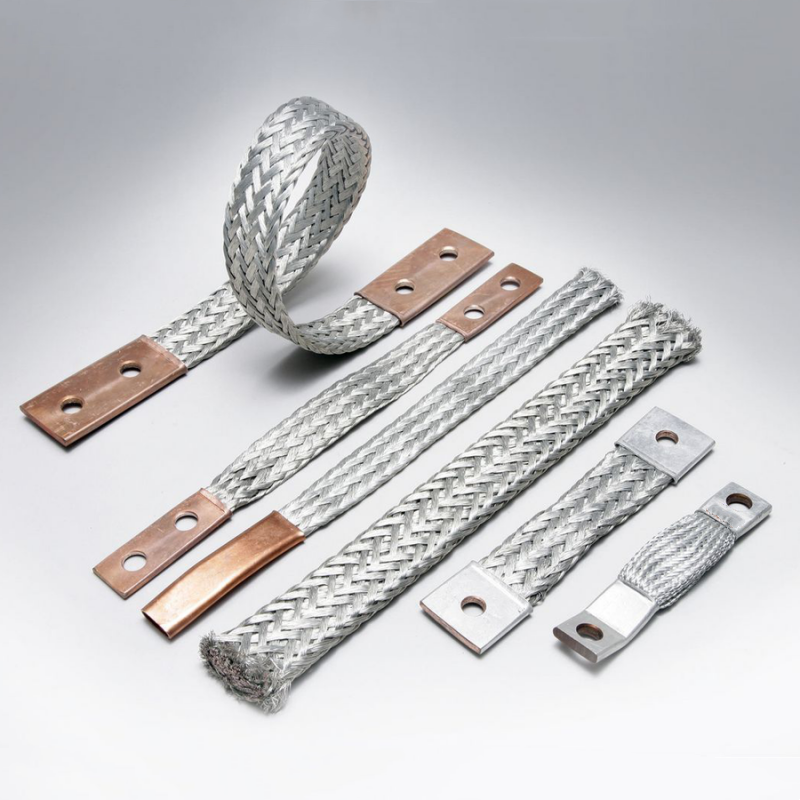

تعمل الأنابيب النحاسية بمثابة "مثبت + غطاء واقي"، حيث تقوم بضغط الخيوط السائبة في وحدة متكاملة لحل هذه العيوب مع الحفاظ على المرونة وتبديد الحرارة، مما يحسن موثوقية الاتصال.
ثانيا. الوظائف الأساسية لأنابيب النحاس العقص
تجعيد أنابيب النحاس من مضفر النحاسليس فقط للتشكيل؛ تستمر وظائفه طوال فترة الخدمة، وتتلخص في ثلاث نقاط رئيسية:
1. تقليل مقاومة الاتصال وفقدان الطاقة
تؤدي الخيوط السائبة غير المجعدة إلى منطقة اتصال محدودة ومقاومة عالية. يحقق التجعيد البارد اتصالًا محكمًا بالسطح، مما يزيد من مساحة الاتصال ويقلل الفجوات. تظهر اختبارات الصناعة أن العقص القياسي يقلل من مقاومة التلامس بنسبة تزيد عن 30%، مما يقلل من فقدان الطاقة في نقل التيار العالي.
2. تعزيز القوة الهيكلية ومنع الكسر
تفتقر الأسلاك النحاسية المضفرة إلى القوة الهيكلية؛ تعمل الأنابيب النحاسية المجعدة على تثبيت الخيوط بقوة، وتشتيت القوى الخارجية، وتعزيز مقاومة الشد/الاهتزاز، وحماية الخيوط من الخدوش. على سبيل المثال، في توصيلات بطاريات مركبات الطاقة الجديدة، فإنها تتحمل درجات الحرارة القصوى والاهتزازات، مما يؤدي إلى تجنب انقطاع الطاقة.
3. عزل البيئة الخارجية ومنع الأكسدة
تتأكسد خيوط النحاس بسهولة في البيئات القاسية (الرطوبة، رذاذ الملح)، مما يضعف التوصيل. تقوم الأنابيب النحاسية بعزل الشوائب لإبطاء الأكسدة؛ تعمل الأنابيب المطلية بالقصدير/المطلية بالفضة على تعزيز الموصلية ومقاومة التآكل، وهي مناسبة للمحطات الكهروضوئية الخارجية.
ثالثا. المتطلبات الأساسية لتجعيد أنابيب النحاس
يجب أن تتطابق مادة أنبوب النحاس (النحاس النقي السائد) ومواصفاتها مع السلك المضفر؛ يجب التحكم في ضغط العقص (الكسر المفرط للخيوط، وعدم كفاية يسبب ضعف الاتصال). يجب أن تتناسب المعالجة السطحية مع السيناريو (طلاء القصدير/الفضة للتآكل)، ويجب تنظيف الخيوط من الأكسيد/الغبار قبل تجعيدها.
رابعا. اختبارات تطبيق السيناريو
1. مركبات الطاقة الجديدة
يضمن انتقالًا ثابتًا للتيار العالي ويقاوم تغيرات الاهتزاز/درجة الحرارة، التي تعتمدها الشركات المصنعة الرئيسية.
2. المعدات الصناعية
يقلل من الخسائر والفشل للمحولات/محولات التردد، مما يطيل عمر الخدمة.
3. البيئات الخارجية/القاسية
يقاوم التآكل، مما يضمن التوصيل المستقر للمعدات الكهروضوئية/البحرية وخفض تكاليف الصيانة.
4. الإلكترونيات الدقيقة
تحمي الأنابيب النحاسية التداخل الكهرومغناطيسي، مما يضمن نقل الطاقة/الإشارة المستقر للمعدات الطبية/معدات الاتصالات.
V. توضيح المفاهيم الخاطئة الشائعة
المفهوم الخاطئ 1: العقص هو للمظهر فقط
إنه أمر بالغ الأهمية للسلامة في الظروف الحالية/المعقدة العالية، وتحسين التوصيل والاستقرار.
المفهوم الخاطئ 2: الأشد هو الأفضل
هناك حاجة إلى ضغط معتدل. الإفراط في فواصل الخيوط، وعدم كفاية يسبب ضعف الاتصال.
المفهوم الخاطئ 3: أنبوب نحاسي واحد يناسب جميع السيناريوهات
تختلف المتطلبات - فالتآكل يحتاج إلى طلاء بالقصدير/الفضة، ويحتاج التيار العالي إلى أنابيب أكثر سمكًا.
المفهوم الخاطئ 4: العقص لا يحتاج إلى صيانة
يلزم إجراء فحص منتظم لتجنب الارتخاء/الأكسدة الناتجة عن الاهتزاز/تغيرات درجة الحرارة.
سادسا. الوجبات السريعة الرئيسية
مع تطور معدات الطاقة المتكاملة ذات الطاقة العالية، أصبحت عملية تجعيد الأنابيب النحاسية ذات أهمية متزايدة. يؤدي اختيار الأنابيب المناسبة والتشغيل الموحد إلى تجنب المخاطر وفتح القيمة الأساسية. ترحب شركة YIPU Metal باستفساراتك.
