إن مفتاح اختيار الأسلاك النحاسية المضفرة المسطحة أو الأسلاك النحاسية المستديرة المضفرة هو تحديد ما إذا كان سيناريو التطبيق الخاص بك يقدر منطقة الاتصال والاستقرار الهيكلي بشكل أكبر، أو ما إذا كان يقدر مرونة الانحناء وراحة الأسلاك بشكل أكبر.

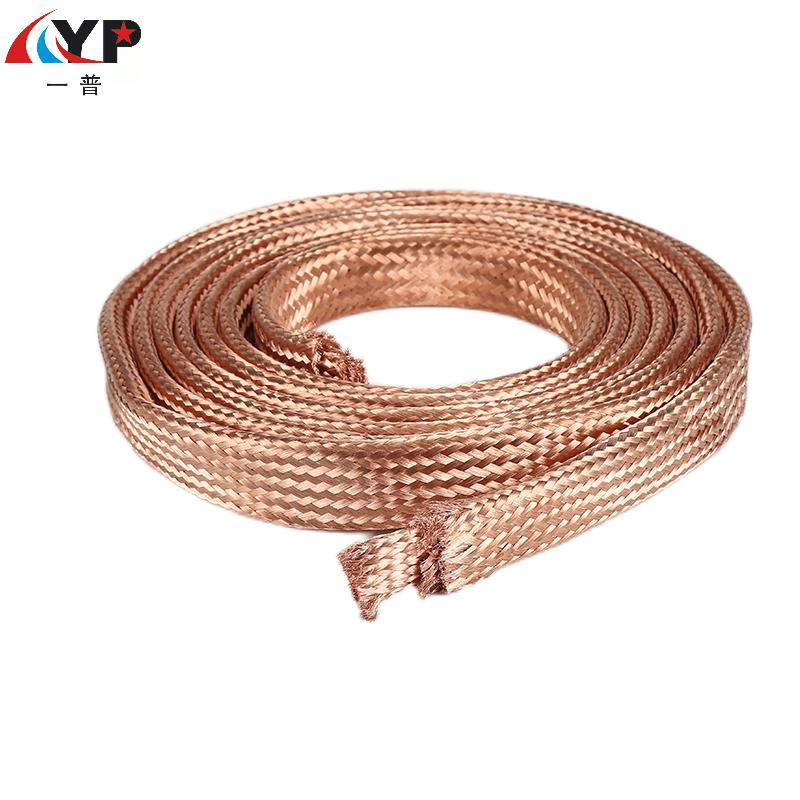

سلك مضفر من النحاس المسطح- مناسب للتوصيلات الثابتة والتيار العالي والتطبيقات المقاومة للزلازل
إذا واجهت المواقف التالية، فامنح الأولوية للأسلاك المسطحة:
- الكائنات المتصلة هي لوحات مسطحة، مثل خطوط إخراج المحولات، وأشرطة توصيل المفاتيح الكهربائية، واتصالات قاطع الدائرة. يمكن أن يتناسب الشكل المسطح تمامًا، ويزيد من مساحة التلامس، ويقلل من مقاومة التلامس.
- وجود اهتزاز في المعدات، مثلاً عند توصيلها بمحركات أو محركات ديزل كبيرة. يمكن لهيكل النسيج الخاص به أن يعزل الاهتزازات بشكل فعال وهو أكثر مقاومة للتعب من قضبان النحاس المفردة.
- تحتاج إلى منع الرخاوة: ليس من السهل أن تتبعثر بعد القطع، ولا تحتاج أطراف الخيط إلى معالجة خاصة أثناء التثبيت، مما يجعل العملية أكثر ملاءمة.
- تحمل تيار عالي: في سيناريوهات التيار العالي (مثل مئات أو حتى آلاف الأمبيرات)، تتمتع الأسلاك المسطحة بمساحة أكبر لتبديد الحرارة وعادة ما تتمتع بقدرة حمل تيار أفضل من الأسلاك الدائرية ذات نفس مساحة المقطع العرضي.

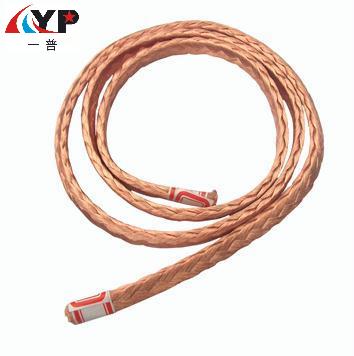

سلك نحاسي مستدير- مناسب للتوصيلات المرنة والوصلات المتحركة والمساحات الضيقة
إذا تم استيفاء الخصائص التالية، فإن الخطوط الدائرية تكون خيارًا أكثر ملاءمة:
- أن تكون مساحة الأسلاك ضيقة ومتعرجة كما هو الحال في زوايا الخزائن الكهربائية والحاجة إلى تركيب القناة. الهيكل الملتوي للأسلاك المستديرة ناعم للغاية وله نصف قطر انحناء صغير جدًا.
- تتطلب مكونات التوصيل الحركة، مثل أسلاك فرشاة الكربون للمحركات والمفاصل النشطة للروبوتات. مرونة الأسلاك الدائرية تجعلها أقل عرضة للكسر أثناء الثني المتكرر.
- مسار التثبيت غير ثابت: إذا كان موضع الاتصال بحاجة إلى تعديل في الموقع، فمن السهل ثني السلك الدائري وتشكيله يدويًا.
- متطلبات الأسلاك العالمية: كسلك مرن عالمي، فهو يربط مختلف المكونات الكهربائية التقليدية.
ملخص:
الخطوة 1: انظر إلى شكل محطة الاتصال
-إذا كانت محطة مسطحة (مثل بسبار، بسبار النحاس) → اختر سلكا مسطحا.
- إذا كانت محطة دائرية (مثل عمود طرفي أو مسمار)، فيمكن استخدام كليهما، ولكن الأسلاك الدائرية أكثر مرونة، والأسلاك المسطحة تحتاج إلى تجعيدها بأطراف دائرية.
الخطوة 2: التحقق من مسار التثبيت والبيئة
- المسار ثابت أو مستقيم أو منحني قليلاً ← اختر خطًا مسطحًا.
- المسار معقد ويتطلب انحناءات متعددة أو المرور عبر فتحات ضيقة ← اختر خطًا دائريًا.
